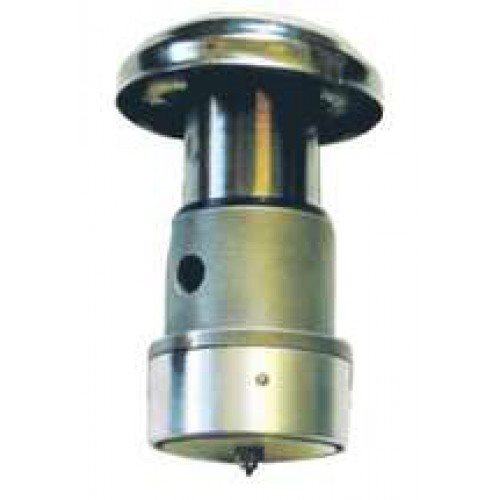

Клапан дыхательный обеспечивает впуск (выпуск) воздуха, снижая избыточное давление в автоцистерне (либо предотвращая понижение давления). Устанавливается для транспортировки светлых нефтепродуктов.
Клапан снабжен огневым предохранителем, препятствующим проникновению пламени и искр внутрь цистерны.
- Климатическое исполнение – У;
- Рабочая температура окружающего воздуха – от -40 °С до +50 °С;
- Рабочая влажность окружающего воздуха – от 30 до 100 %.
| Параметр | Значение |
|---|---|
| Рабочее избыточное давление Рр, МПа (кгс/см2) | 0,006-0,008 (0,063-0,08) |
| Рабочее вукууметрическое давление Рр, МПа (кгс/см2) | 0,0025-0,0032 (0,025-0,032) |
| Избыточное давление при перевороте данного клапана на 180°, МПа (кгс/см2) | 0,0206 (0,206) |
| Пропускная способность при избыточном давлении полного открытия затвора Ро, м3/ч | 17-20 |
| Давление полного открытия затвора: | |
| избыточное, МПа | 0,008-0,01 |
| вукууметрическое, МПа | 0,0032-0,005 |
| Масса, кг, не более | 0,95 |
