Артикул: А363.00.00.00

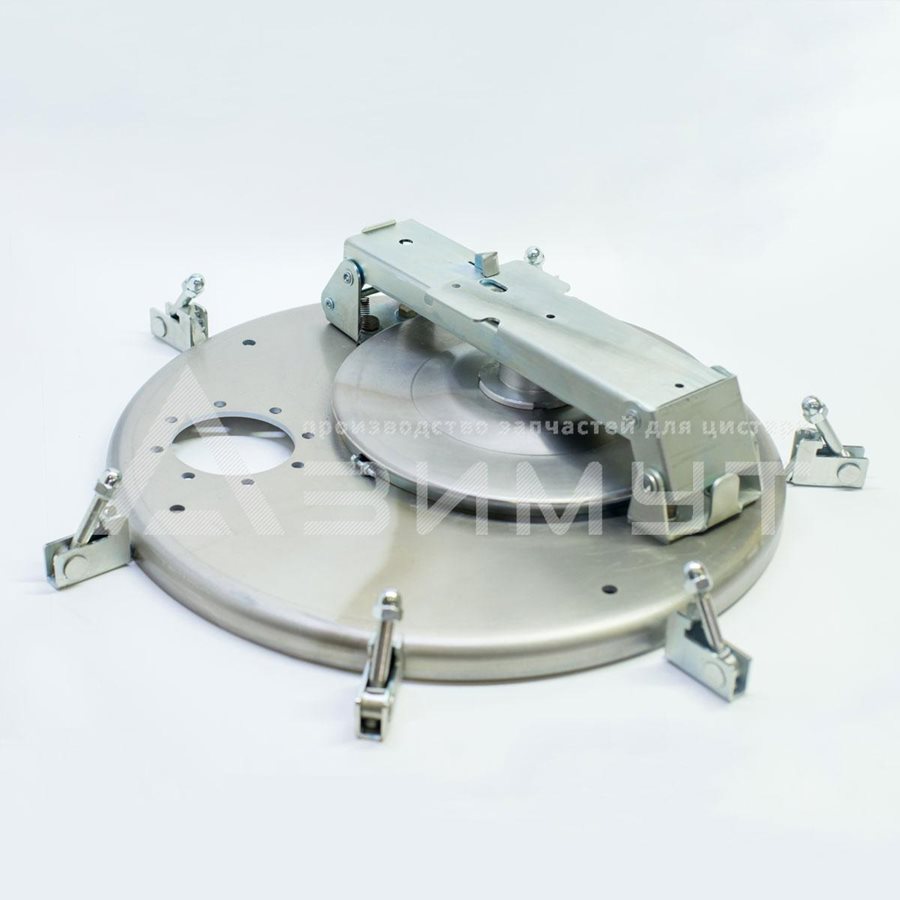

Крышка А363 люка автоцистерны

Al сплав АМг3М 6 и АМг3М 5 ГОСТ 21631-76.
17800руб. шт.
Купить

    Подробное описание

    Крышки предназначены для оснащения автоцистерн с верхним и нижним наливом  рабочих сред, в автоцистернах бензовозов и топливозаправщиков и изготовлены в соответствии с ТУ 28.15.39-001-45658725-2018 и конструкторской документацией изготовителя.

    Крышка соответствует климатическому исполнению УХЛ1 по ГОСТ 15150 при температуре окружающей среды от -60 до +40 градусов по Цельсию/
    Отбортовка; крепление – 6 или 10 стяжных крючьев.
    Рабочими средами являются светлые нефтепродукты (бензин, керосин, дизельное топливо, авиационное топливо).

    Характеристики

    Диаметр заливного люка 300 мм
    Вес люка не более 8,5 кг
    Крышки обеспечивают нормальное функционирование при воздействии на них механических нагрузок не более 1000 Н
    Крышки герметичны при рабочем давлении до 0,035 МПа

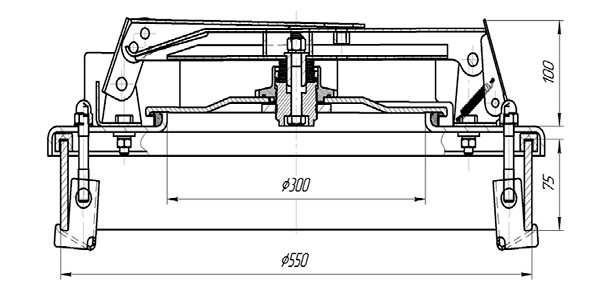

    Общий вид люков А363.00.00.00

    Исполнение и комплектация люков А363.00.00.00/02/03/04/06/07

    № Исполнения

    Усл. обозначение  монтажных отверстий*

     Тип крепления  (кол-во)

    Кольцо фторопластовое

    А363.00.00.00

    ОУМ-УДОП-ДУ

    Болт М10 (10 шт.)

    10 шт.

    А363.00.00.00/02

    УДОП

    Болт М10 (10 шт.)

    10 шт.

    А363.00.00.00/03

    УДОП-ДУ

    Болт М10 (10 шт.)

    10 шт.

    А363.00.00.00/04

    ОУН-УДОП

    Болт М10 (10 шт.)

    10 шт.

    А363.00.00.00/06

    УДОП-К

    Болт М10 (10 шт.)

    10 шт.

    А363.00.00.00/07

    УДОП-ДУ-К

    Болт М10 (10 шт.)

    10 шт.

    *УДОП - Устройство дыхательное УД2-80 с огневым предохранителем

    *ДУ - Электрический датчик предельного уровня

    *ОУН – Ограничитель уровня налива

    *К – Клапан дыхательный К5852

    По требованию заказчика расположение отверстий под приборы и крепление крышки люка могут изменяться. Отверстия* Ф61 под эл. датчик уровня Ф43 под клапан К5852.
