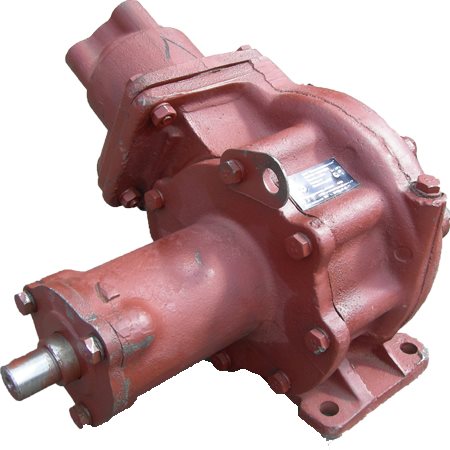

Насос СЦЛ-01А-Т

Насос СЦЛ-01А-М предназначен для перекачивания не агрессивных, к материалам насоса, жидкостей (керосина, бензина, дизельного топлива). Он устанавливается на шасси топливозаправщиков. Также насос может применяться в водораздаточных установках. Привод насоса может осуществляться как от двигателя машины или трактора, через коробку отбора мощности и промежуточную трансмиссию, так и от взрывозащищенного электродвигателя мощностью 5,5 КВт, частотой вращения 1500 об./мин. (при стационарной установке). В комплект поставки насоса входит: насос в сборе руководство по эксплуатации на насос - 1 экз.
Технические характеристики:
Подача, м куб./ч: 21,6
Напор, м: 30
Высота самовсасывания при залитом насосе, м: 4,5
Мощность, кВт: 5
Частота вращения номинальная, об/мин: 1600
КПД, %: 35
Габаритные размеры, мм: 00х420х320 Масса, кг: 62
Страна: Россия
Изготавливаются с торцевым графитовым уплотнением. Выпускаются левого и правого вращения.

Основные детали насоса: 1 – крышка всасывания; 2 – цетробежное рабочее колесо; 3 – болт крепления рабочего колеса; 4 – воздухоотвод; 5 – напорный патрубок с предохранительным клапаном; 6 – вихревое рабочее колесо; 7 – манжеты уплотнения вала; 8 – подшипник; 9 – вал; 10 – кронштейн; 11 – манжета.
