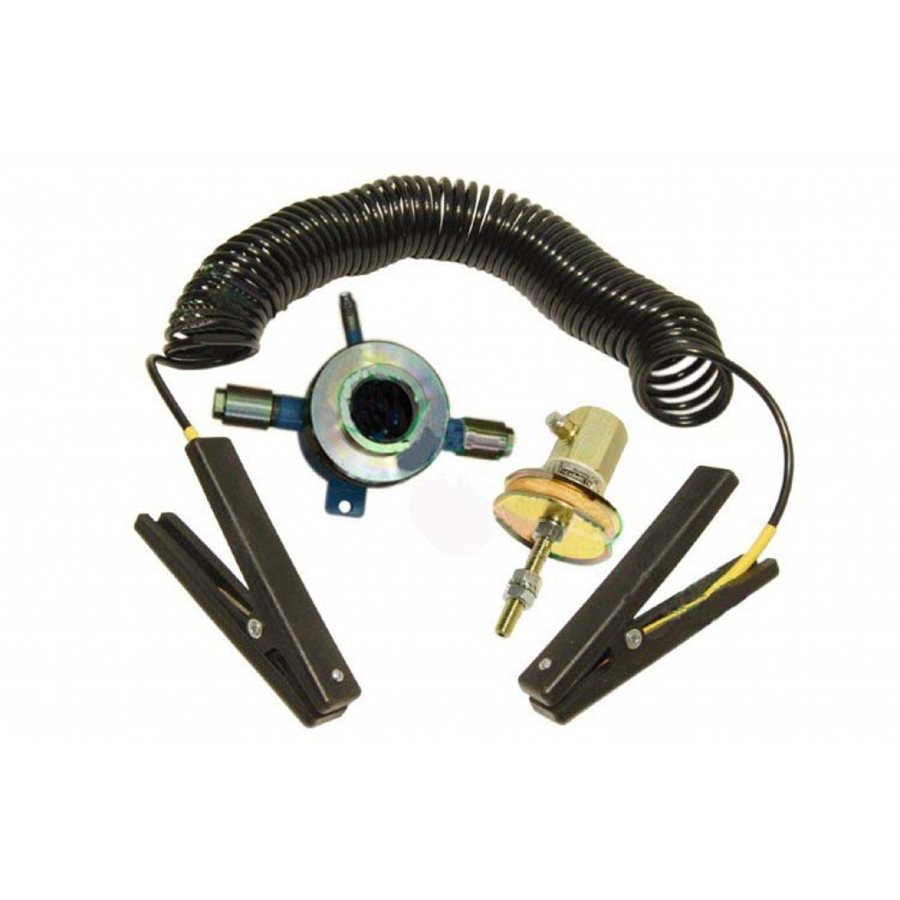

Устройство заземления автоцистерн УЗА-220В-БП-ВЗ

НПП СЕНСОР
22500руб. комплект
Купить

    Подробное описание

    Назначение

    Устройство заземления автоцистерн УЗА-220В-БП-ВЗ предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении цепи заземления.

    Технические параметры

    Температура окруж. среды (индикатор), °C от -50 до +60
    Температура окруж. среды (блок питания), °C от -50 до +60
    Материал частей индикатора Сталь с антикор. покрытием
    Напряжение питания / потребляемая мощность 220 В, 50 Гц / 5 Вт
    Коммутирующая способность реле 6 А, 250 В
    Степень защиты от внешних воздействий IP66
    по ГОСТ 14254
    Маркировка взрывозащиты (индикатор) 1ExibIICT6
    Маркировка взрывозащиты (блок питания) 1Exd[ib]IICT4
    Средний срок службы 15 лет
    Вес в комплектации по умолчанию, кг, не более 3

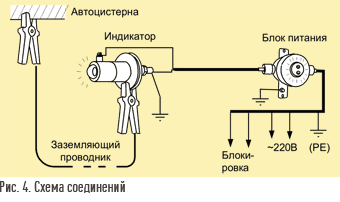

    Принцип работы устройства заземления автоцистерн УЗА-220В-БП-В3: один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой (рис. 4). При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загораются светодиоды индикатора (прерывистым свечением) и блока питания и срабатывает реле блока питания, разрешая проведение операции слива-налива. Реле блока питания имеет переключающие “сухие” контакты. Для блокировки исполнительного механизма наполнения-слива автоцистерны (электромагнитного клапана, насоса) используется нормально замкнутая в состоянии "заземление есть" пара контактов реле.
    Обозначение

    Устройство обозначается: УЗА‑220В‑БП‑ВЗ‑АБ, где:
    А – комплектация кабельных вводов устройством крепления металлорукава: без обозначения – без устройства крепления; УКМ10 / УКМ12 – c cоответствующим устройством крепления.
    Б – указание типа и длины заземляющего проводника: без обозначения – со спиральным проводником длиной 6 м; С12 – со спиральным проводником длиной 12 м; С15 – со спиральным проводником длиной 15 м; Lхх – с силиконовым кабелем длиной хх в диапазоне от 20 до 100 м, кратной 5 м.
