Назначение

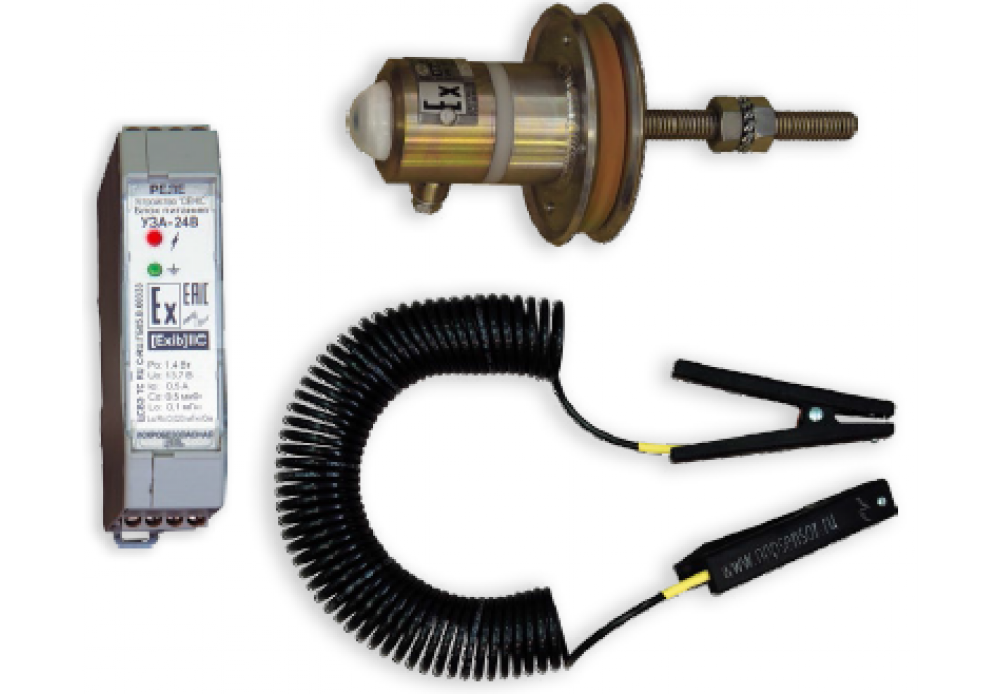

Устройство заземления автоцистерн УЗА‑24В применяется для обеспечения пожаро‑, взрывобезопасности во взрывоопасных зонах наливных эстакад нефтебаз, АЗС, АГЗС, МАЗС, ГНС путем заземления автоцистерн бензовозов, газовозов и других транспортных емкостей с целью снятия (отвода) зарядов статического электричества во время операций слива-налива горючих и легковоспламеняющихся жидкостей (бензин, керосин и др.), сжиженных газов и т. д. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении или отсутствии цепи заземления.
Технические характеристики
| Температура окруж. среды (индикатор), °C | от -50 до +60 |
|---|---|
| Температура окруж. среды (блок питания), °C | от -30 до +60 |
| Материал частей индикатора | Сталь с антикор. покрытием |
| Напряжение питания / потр. мощность | от 6 до 36 В / 1,5 Вт |
| Коммутирующая способность реле | 6 А, 250 В |
| Степень защиты индикатора / блока питания от внешних воздействий | IP66 / IP20 по ГОСТ 14254 |
| Маркировка взрывозащиты (индикатор) | 1ExibIICT6 |
| Маркировка взрывозащиты (блок питания) | [Exib]IIC |
| Средний срок службы | 15 лет |
| Вес в комплектации по умолчанию, кг, не более | 1,2 |
Обозначение
Устройство обозначается: УЗА‑24В‑А‑Б, где:
А – возможность подключения к линии питания-связи СЕНС, наличие или отсутствие реле: без обозначения – невозможно подключение к линии СЕНС, встроенное реле в наличии; ЛИН – возможно подключение к линии СЕНС, встроенное реле отсутствует; ЛИН‑Р – возможно подключение к линии СЕНС, встроенное реле в наличии.
Б – указание типа и длины заземляющего проводника: без обозначения – со спиральным проводником длиной 6 м; С12 – со спиральным проводником длиной 12 м; С15 – со спиральным проводником длиной 15 м; Lхх – с силиконовым кабелем длиной хх в диапазоне от 20 до 100 м, кратной 5 м.
