Устройство заземления автоцистерн УЗА-220В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе воспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении цепи заземления.

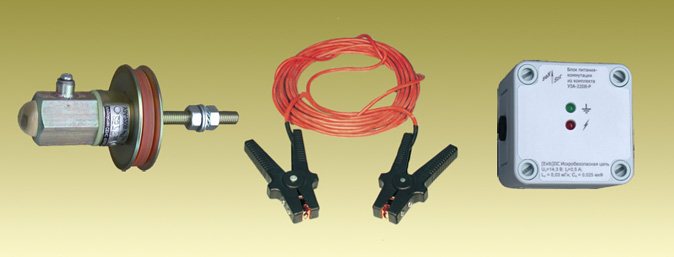

Устройство: В комплект устройства входят индикатор, заземляющий проводник и блок питания совстроенным реле. Крепление индикатора иэлектрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек. В индикаторе имеется яркий светодиод красного цвета с углом обзора >120°. Заземляющий проводник состоит из двух контактных зажимов, соединенных двух проводным кабелем, длиной 5 м (длина кабеля может быть увеличена по заказу). Блок питания выполнен в пластиковом корпусе.

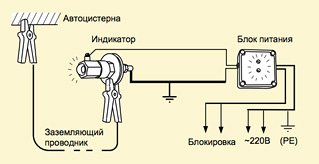

Принцип работы: Один зажим заземляющего проводника прикрепляется к металлической части автоцистерны, другой - к дисковым контактам индикатора, разделенным изолирующей шайбой. При этом, происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника, и сопротивления проводов заземляющего проводника. Суммарное сопротивление не должно превышать 100 Ом - в этом случае загорается светодиоды индикатора (прерывистым свечением) и блока питания, и срабатывает реле блока питания, разрешая проведение операции слива-налива. Реле блока питания имеет переключающие “сухие” контакты реле. Для блокировки исполнительного механизма слива-налива (электромагнитного клапана, насоса) используются нормально-замкнутая пара контактов реле
|
|
