Устройство зазмеления автоцистерн ИЗА-3В

Устройство заземления ИЗА-3-В предназначено для заземления с целью отвода зарядов статического электричества. Устройство обеспечивает постоянный контроль цепи заземления и подачу светового сигнала для разрешения проведения операций.

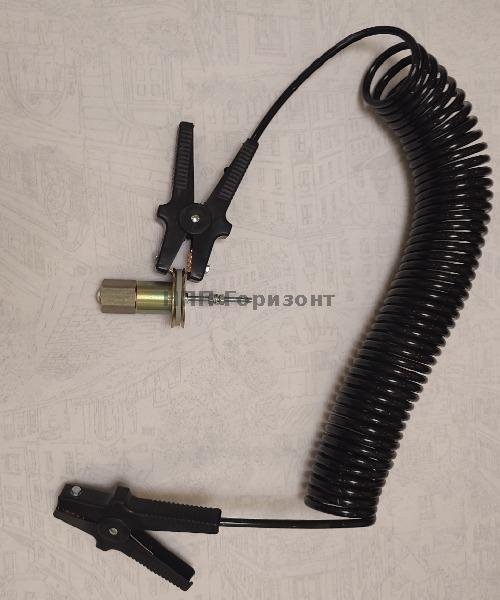

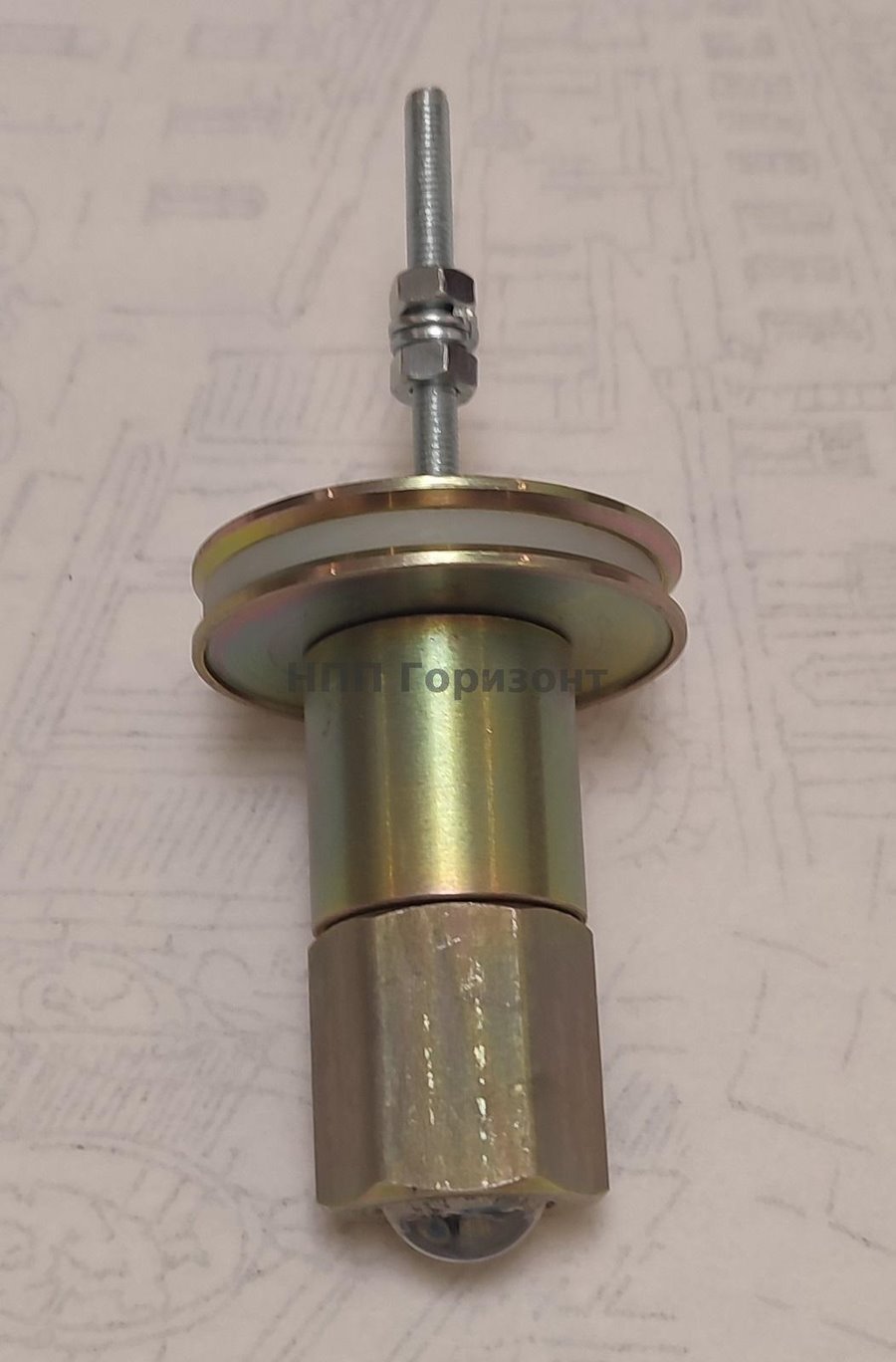

Устройство: в комплект устройства входят индикатор и заземляющий проводник (рис. 1). В индикаторе расположены яркий светодиод красного цвета и плата контроллера, залитые компаундом, и литиевый элемент питания типа CR123. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). Широкий угол обзора светодиода индикатора (180°) позволяет крепить индикатор в разных положениях (рис. 3А). Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным кабелем. При длине проводника 6 м индикатор комплектуется спиральным кабелем, а при длине от 10 м до 40 м – кабелем в резиновой оболочке.
Принцип работы: один зажим заземляющего проводника присоединяется к металлической части корпуса или магистрали заземления, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой (рис. 3Б). При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции. Индикация продолжается на протяжении всей операции..
