Устройства нижнего слива УНС-75 (УНСА-75) предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.
- УНС — устройство нижнего слива со стальным сварным корпусом;

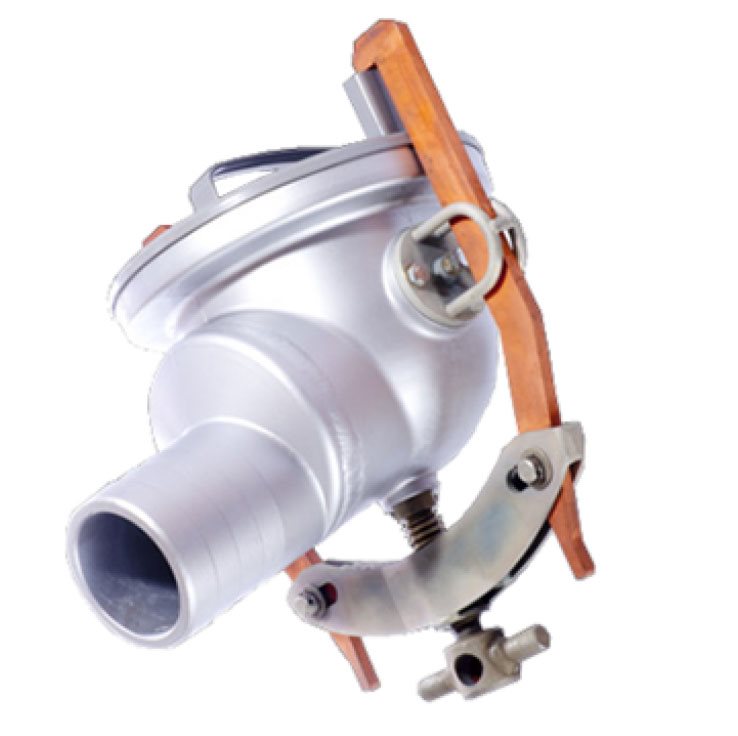

- УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.
По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:
- стандартное исполнение — с наконечником для рукава;
По устойчивости к воздействию климатических факторов внешней среды сливные устройства изготавливаются в исполнениях У, ХЛ и УХЛ, категории размещения 1 по ГОСТ15150-69.

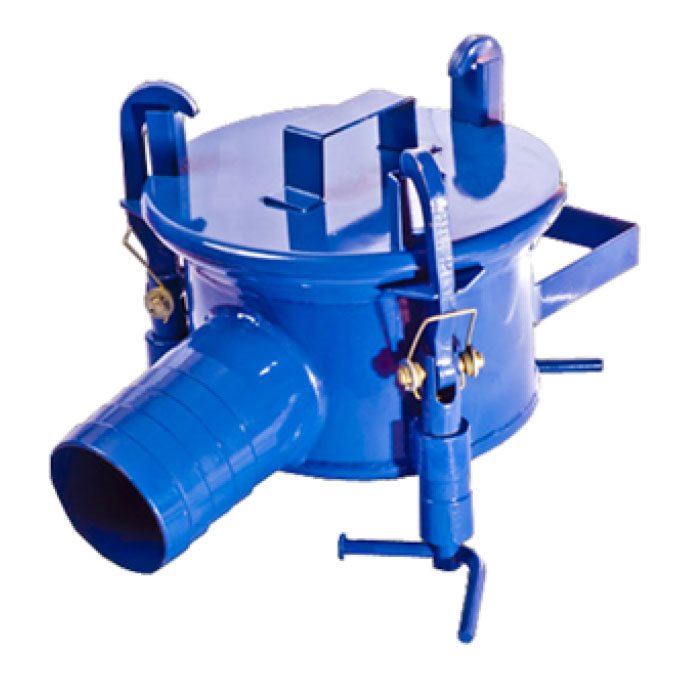

Корпус имеет сварную конструкцию. На боковой стороне корпуса установлены три подпружиненных крючкообразных захвата, которыми устройство поджимается к сливному узлу железнодорожной цистерны. Уплотнение герметизирует стык, позволяя избежать пролива нефтепродукта. К патрубку присоединяется гибкий рукав. В нерабочем положении сливное устройство закрывается крышкой.
Для слива нефтепродуктов из ж.д. цистерн необходимо: снять с устройства крышку, подвести устройство под сливной прибор цистерны, завести один захват за буртик сливного прибора, подать устройство верх до защелкивания захватов, затянуть стягивающие винты захватов, открыть сливной клапан цистерны и произвести слив.
| Технические данные | УНС-75 | УНСА-75 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр прохода, DN | 75 | 75 | ||||||||||||||||
| Рабочее давление, МПа (кг/см2) | 0.1 (1) | 0.1 (1) | ||||||||||||||||
| Длина (L), мм | 422 | 350 | ||||||||||||||||
| Высота (H), мм | 270 | 405 | ||||||||||||||||
| Ширина, мм | 285 | 352 | ||||||||||||||||
| Масса, кг, не более | 9,2 | 8,6 |
