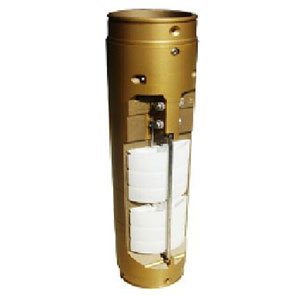

Клапан отсечной поплавковый двухступенчатый КО-2-80

    Подробное описание

    Клапан отсечной поплавковый двухступенчатый КО-2-80 предназначен для снижения скорости потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровнем топлива 90 % объема резервуара и прекращения подачи топлива при наполнении резервуара до 95% его объема.

    Клапан отсечной поплавковый устанавливается на участке трубопровода линии наполнения, находящимся непосредственно в резервуаре.
    Отсекающее устройство КО 2-80 ПС работает в среде светлых нефтепродуктов при температурах от –40 ОС до +60 ОС.

    Устройство и принцип работы клапана отсечного КО-2-80

    Все соприкасающиеся детали устройства КО-2-80 выполнены из материалов исключающих искрообразование.
    В нормально открытом состоянии оба поплавка клапана отсечного поплавкового находятся в нижнем положении, которые при помощи тяг удерживают основную заслонку и не дают ей закрыться под действием потока жидкости, что не препятствует наливу нефтепродукта в резервуар нефтебазы.
    По мере наполнения резервуара до 90% объема происходит всплытие нижнего поплавка, который при помощи тяги отводит фиксатор основной заслонки и освобождает ее от фиксации, основная заслонка под действием потока топлива перекрывает основной канал клапана.
    Жидкость продолжает поступать в резервуар автозаправочной станции через канал снижения, который находится в основной заслонке.
    При наполнении топливного резервуара до 95% объема, происходит всплытие верхнего поплавка клапана отсечного, который при помощи своей тяги отводит фиксатор дополнительной заслонки, и та в свою очередь закрывает канал снижения. Таким образом, под действием давления в системе полностью перекрывается поток подачи топлива.
    После отключения насоса автоцистерны, давление в сливном трубопроводе снижается, основная заслонка под действием возвратной пружины открывается, и остатки топлива над поплавковым клапаном стекают в резервуар.
    По мере снижения уровня топлива поплавки опускаются вниз и приводят фиксаторы отсечного клапана в исходное положение.

    Подготовка к работе

    Перед установкой отсечного клапана необходимо убедиться в отсутствии посторонних элементов и проверить подвижность поплавков.
    Поплавковый клапан КО-2-80 соединяется с трубопроводом при резьбового соединения.

    Технические характеристики

    Условный проход клапана, мм
    80
    Габаритные размеры, мм, не более:
    диаметр (D)
    95
    высота (Н)
    455
    Пропускная способность при номинальном давлении
    при полном расходе л/мин, не менее
    300
    при сниженном расходе л/мин, не более
    30-50
    Номинальное давление, МПа
    0,1
    Максимальное давление, МПа
    0,6
    Время закрытия клапана, с, не более
    2
    Масса клапана поплавкового, кг, не более
    3,5
