Клапан приёмный КПЛ-40 предназначен для забора нефтепродуктов из резервуаров нефтебаз и предотвращения опорожнения всасывающей магистрали при разгерметизации гидросистемы. Клапан КПЛ-40 изготовлен из сплава латуни.
Условный проход - 40мм.
Допустимая температура эксплуатации от –40 до +65 градусов,
габаритные размеры: 108/67мм., масса 0,9кг.

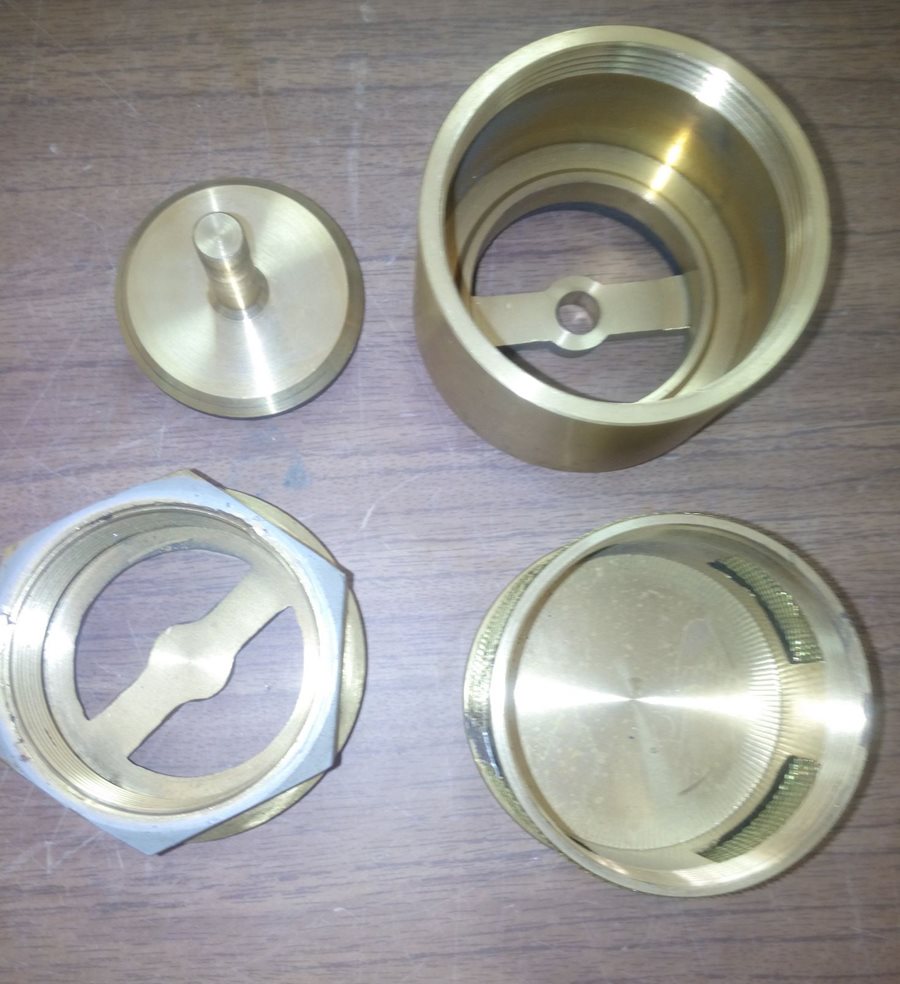

Приемный клапан состоит из следующих составных деталей: верхней части корпуса, средней части корпуса, нижней части, вентиля и сетчатого фильтра.
Принцип работы клапана КПЛ-40

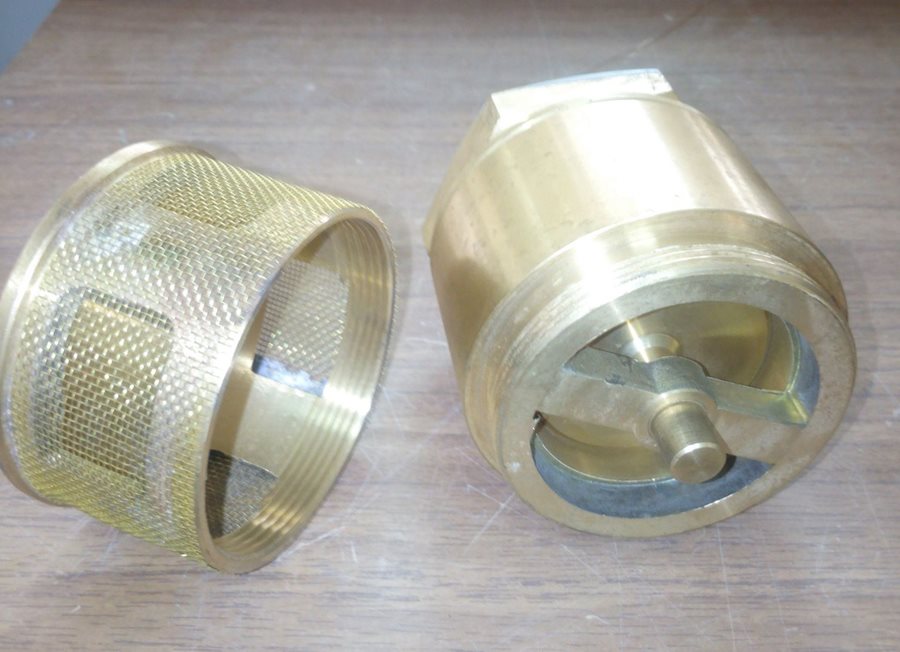

В верхней части корпус клапана КПЛ-40 имеет присоединительную резьбу и шестигранник под ключ для удобства подсоединения к трубопроводу нефтебазы. Крышка его соединяется с корпусом по резьбе, соединение уплотняется резиновым кольцом. При создании разряжения в трубопроводе приемный клапан открывается, обеспечивая забор нефтепродукта, по окончанию забора он закрывается, исключая попадания нефтепродукта из трубопровода в резервуар. Сетчатый фильтр в нижней части клапана КПЛ-40 защищает от попадания механических частиц в трубопровод.
Клапаны приемные для нефтепродуктов предназначены для удержания столба нефтепродукта в заборных вертикальных трубопроводах резервуаров для хранения нефтепродуктов. Сетчатый фильтр в нижней части клапана защищает оборудование от попадания механических частиц.
Клапан КПЛ-40 производится в исполнении УХЛ ,согласно ГОСТу 12.2.063-81.
