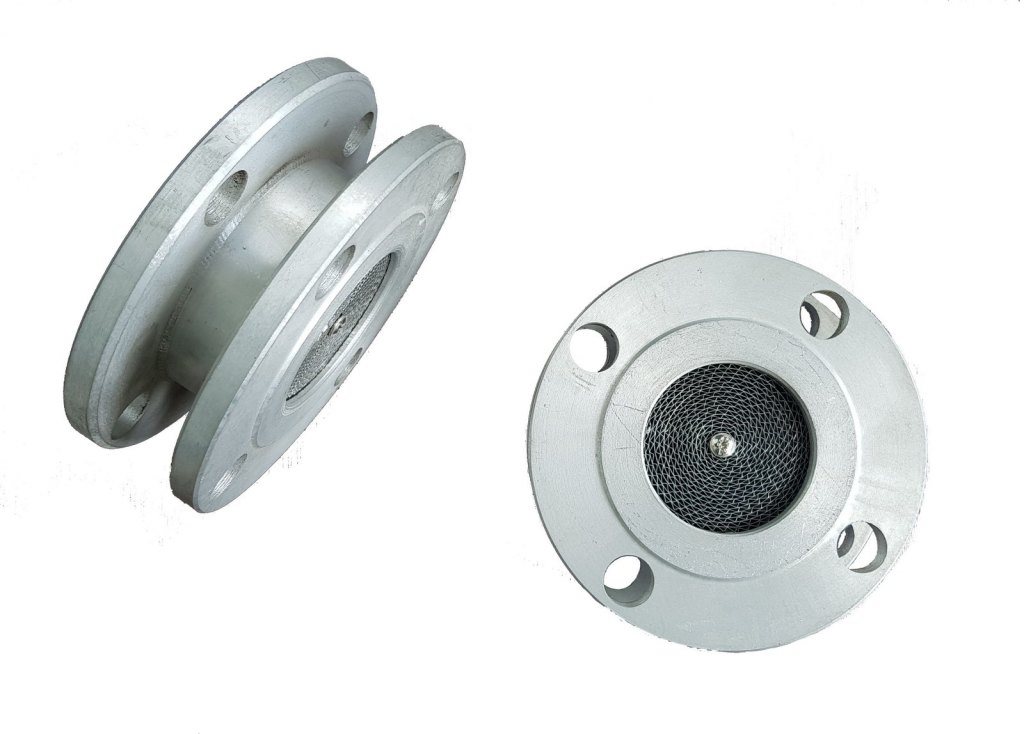

Огнепреградитель фланцевый ОП-100АА

Ру10, алюминиевый корпус, алюминиевая кассета ОП

    Подробное описание

    Огневой предохранитель ОП используется для временного предотвращения попадания пламени внутрь емкостей с нефтью и нефтепродуктами в случае воспламенения взрывоопасных газов и паров с воздухом, выходящих из него. По стойкости к воздействию факторов внешней среды огневой предохранитель изготовляется в исполнениях УХЛ (холодный климат, нижний максимум температуры для эксплуатации до -60 °С) и У (умеренный климат), первой категории размещения согласно ГОСТу 15150-69.
    Устанавливается огневой предохранитель на сливных и всасывающих трубопроводах резервуаров, расположенных на автозаправочных станциях. Возможно использование в других местах для обеспечения противопожарной безопасности.

    Основой конструкции является огнепреграждающий элемент 1, размещенный в корпусе 2. Огнепреграждающий элемент состоит из плоской и гофрированной лент, намотанных на ось, которая также предохраняет элемент от выпадания. Корпус огнепреградителя выполнен из алюминиевого сплава (АК8 ГОСТ 1583-93), огнепреграждающий элемент - из алюминиевой фольги (Д1 ГОСТ 4784-97). Гасящее действие огнепреградителя, установленного на крыше резервуара типа РВС, основано на принципах интенсивного теплообмена, который происходит между стенками узких каналов огнепреграждающего элемента и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов



    Технические характеристики:
    Наименование параметра     ОП-100 АА
    Условный проход ДУ, мм     100
    Пропускная способность при сопротивлении
    воздушного потока 118 Па, м3/ч
        100
    Высота L, мм     55
    Диаметр D, мм     207
    Время сохранения
    работоспособности
    мин, не менее     10
    Масса, кг, не более     2,4
