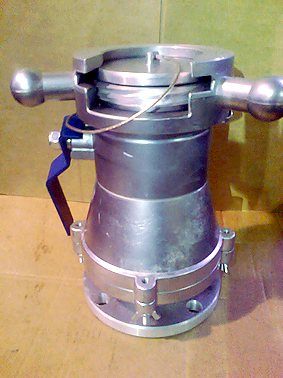

Узел налива Ду-80 с затвором

    Подробное описание

    1.1 Узел наполнения для оборудования резервуаров, предназначенных для хранения светлых нефтепродуктов и является соединительным звеном между шлангом автомобильной цистерны (АЦ) и трубопроводом линии наполнения резервуара.
    1.2 Узел работает в гидравлической системе с давлением до 0,6 МПа, в окружающей среде с относительной влажностью 95% и температурой -50 С до +50 С

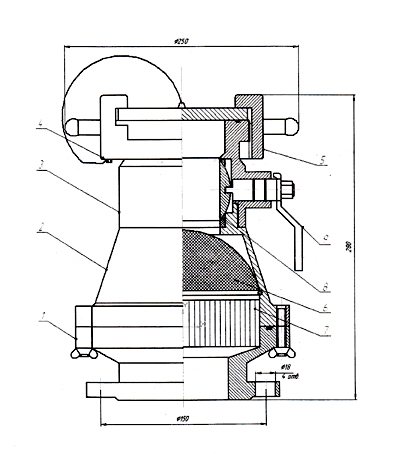

    1.3 Конструкция узла слива включает в себя муфту сливную, запорное устройство, фильтр сливной, огневой предохранитель.
    1.4 Основным достоинством УН является малое гидравлическое сопротивление, позволяющее значительно сократить время слива АЦ, а наличие запорного устройства и огневого предохранителя в корпусе УН компактно разместить его в технологическом отсеке соблюдая требования НПБ 111-98

    ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

    Наименование параметра Величина параметра
    1 Условный диаметр прохода, мм 80
    2 Максимальное давление МПа 0,6
    3 Пропускная способность, не менее, л/мин. 400
    4 Габаритные размеры не более:
    - высота, см 280
    - ширина, см 250
    - диаметр (по ручкам)
    5 Масса, не более, кг 7
