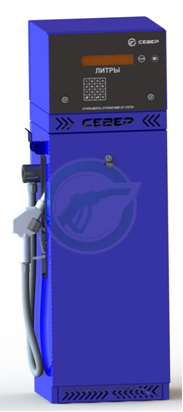

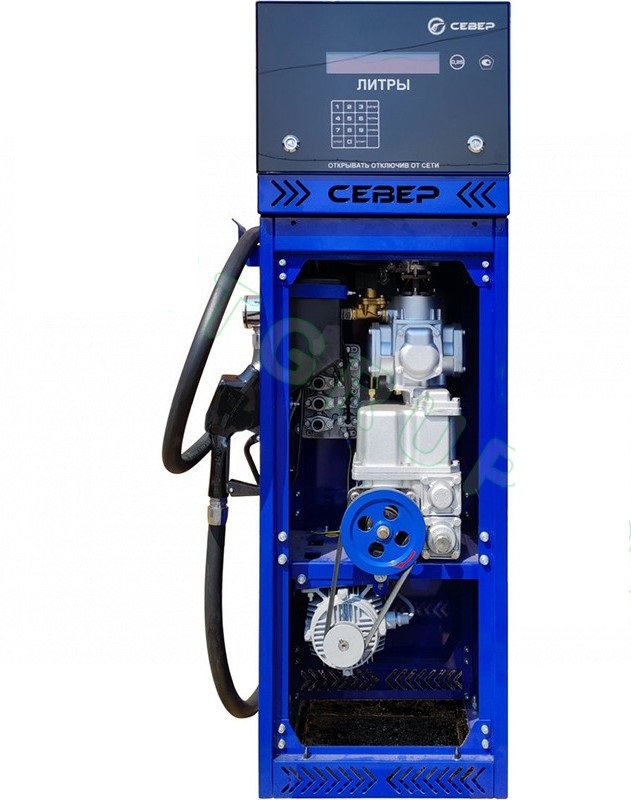

Колонка в прямоугольном корпусе, с одним раздаточным рукавом, сборной самовсасывающей гидравликой, номинальным расходом 50 л/мин и односторонним электронным отсчетным устройством со светодиодной индикацией.
Диапазон рабочих температур окружающего воздуха по ГОСТ 15150-69:
- от плюс 50 до минус 40 °С (для исполнений У1);
- от плюс 50 до минус 60 °С (для исполнений ХЛ1);
Относительная влажность воздуха от 30 до 100%.
Атмосферное давление от 84 до 106,7 кПа.
Рабочий диапазон температур выдаваемого продукта:
- для бензина – от плюс 35 до минус 40 °С;
- для дизельного топлива и керосина – от плюс 50 до минус 40 °С (или температуры помутнения или кристаллизации топлива).
Управление колонкой осуществляется с помощью системы управления (пультов дистанционного управления, контроллеров или компьютера), разрешенных к применению в РФ.
Технические характеристики
Технические характеристики колонки представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
1 Номинальный расход, л/мин, |
50 ± 5 |
|
2 Минимальная доза выдачи, л |
2 |
|
3 Тип гидравлики |
всасывающая |
|
4 Длина раздаточного рукава, м, не менее |
4 |
|
5 Общее количество раздаточных рукавов |
1 |
|
6 Тонкость фильтрования (по заказу), мкм, не более |
50 |
|
7 Верхний предел показаний указателя разового учета, л |
99 999,99 |
|
8 Дискретность отображения информации указателя разового учёта |
0,01 |
|
9 Пределы допускаемой основной относительной погрешности колонки при нормальных условиях*, % |
±0,25 |
|
10 Пределы допускаемой основной относительной погрешности колонки при условиях, отличных от нормальных, % |
±0,5 |
|
11 Пределы допускаемой основной относительной погрешности колонки при измерении минимальных доз, % |
±0,5 |
|
12 Минимальный расход, л/мин. |
5 |
|
13 Верхний предел указателя суммарного учета, л |
99 999,99 |
|
14 Цена деления указателя суммарного учета, л |
0,01 |
| 15 Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц |
от 323 до 418 от 49 до 51 |
| 16 Потребляемая мощность при напряжении электропитания, кВ·А, не более: - от 323 до 418 В |
1,50 |
| 17 Условный проход всасывающего трубопровода, мм | 40 |
