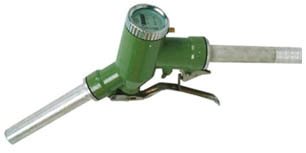

Кран - счетчик с местным счетным устройством предназначен для изменения суммарного и разового дизельного топлива и масла. Кран - применяется для внутрихозяйственного учета, как в стационарных установках, так и в наземных средствах заправки и перекачки.
Устройство и принцип работы
- Кран-счетчик служит для отсчета количества жидкости, прошедшей через него, имеет роликовые указатели для разового отсчета количества жидкости. Роликовый разовый указатель крана имеет устройство для установки показаний на нуль.
- Учет количества жидкости, прошедшей через счетчик, основан на отсчете количества оборотов ведущего винта внутри крана-счетчика. Поток измеряемой жидкости, поступая в счетчик и проходя через измеритель объема, теряет часть напора на создание крутящего момента, приводящего винты во вращение. Измерение количества жидкости краном-счетчиком происходит за счет периодического отсечения определенных ее объемов, заключенных в полостях между цилиндрическими расточками обоймы и винтами.
- Нажатием на рычаг открывается клапан, жидкость проходит через кран. При отпускании рычага крана под действием пружины клапан закрывается, перекрывая поток жидкости.
- Регулировочный винт предназначен для тарировки крана-счетчика.
- Сливной патрубок крана-счетчика служит для направления жидкости в емкость при заправке.
|
|
а3с-32 |
|
Условный проход, мм |
32 |
|
Рабочее давление, МПа |
1 |
|
Мин. расход, л/мин |
1 |
|
Номинальный расход, л/мин |
60 |
|
Макс. расход, л/мин |
120 |
|
Цена деления, л |
1 |
|
Точность дозы |
+/-1% |
|
Макс. задаваемая доза, л |
9999 |
