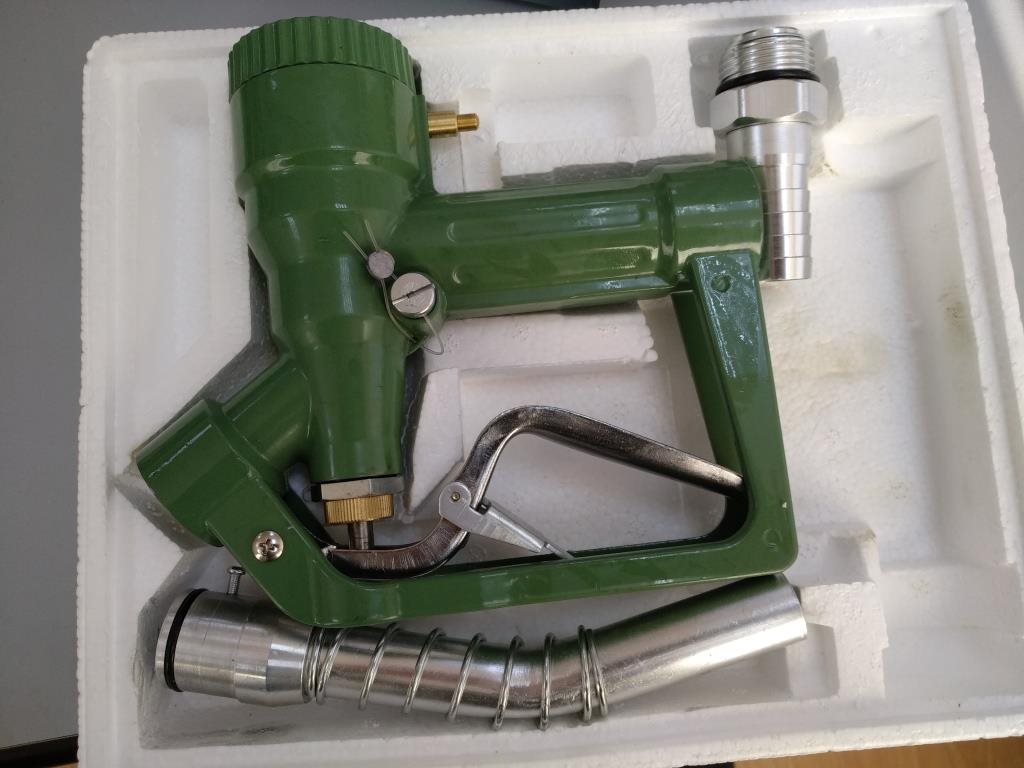

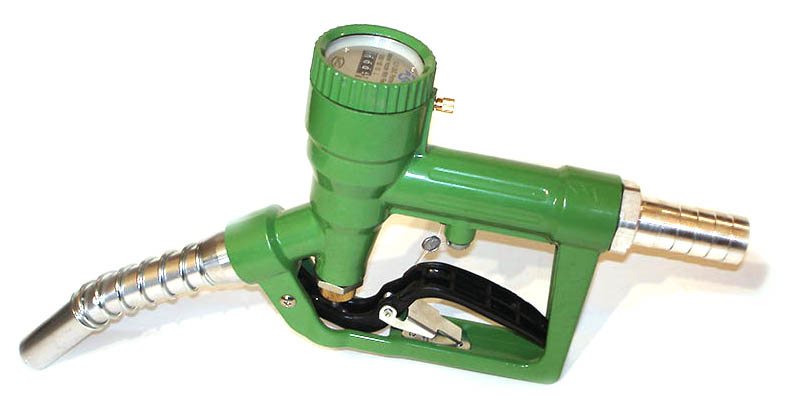

Кран-счетчик LLY-25

для рукава Ду 25 мм
4100руб. шт.
Купить

    Подробное описание

    Кран - счетчик с местным счетным устройством предназначен для изменения суммарного и разового дизельного топлива и масла. Кран - применяется для внутрихозяйственного учета, как в стационарных установках, так и в наземных средствах заправки и перекачки.

    Условный проход, мм

    25

    Рабочее давление, МПа

    1

    Мин. расход, л/мин

    1

    Номинальный расход, л/мин

    35

    Макс. расход, л/мин

    65

    Цена деления, л

    1

    Точность дозы

    +/- 1%

    Макс. задаваемая доза, л

    9999

    Устройство и принцип работы

    • Кран-счетчик служит для отсчета количества жидкости, прошедшей через него, имеет роликовые указатели для разового отсчета количества жидкости. Роликовый разовый указатель крана имеет устройство для установки показаний на нуль.
    • Учет количества жидкости, прошедшей через счетчик, основан на отсчете количества оборотов ведущего винта внутри крана-счетчика. Поток измеряемой жидкости, поступая в счетчик и проходя через измеритель объема, теряет часть напора на создание крутящего момента, приводящего винты во вращение. Измерение количества жидкости краном-счетчиком происходит за счет периодического отсечения определенных ее объемов, заключенных в полостях между цилиндрическими расточками обоймы и винтами.
    • Нажатием на рычаг открывается клапан, жидкость проходит через кран. При отпускании рычага крана под действием пружины клапан закрывается, перекрывая поток жидкости.
    • Регулировочный винт предназначен для тарировки крана-счетчика.
    • Сливной патрубок крана-счетчика служит для направления жидкости в емкость при заправке.
