Интегрированная система SiteSentinel II фирмы PetroVend (США) предназначена для непрерывного круглосуточного контроля состояния емкостей с горюче-смазочными материалами. Система SiteSentinel позволяет следить как за состоянием топлива в емкостях (количество - объем и масса, плотность, температура), так и за состоянием в пространстве между стенками двустенных емкостей (утечка топлива или бензиновых паров), а также за состоянием трубопроводов и утечками топлива в почву.

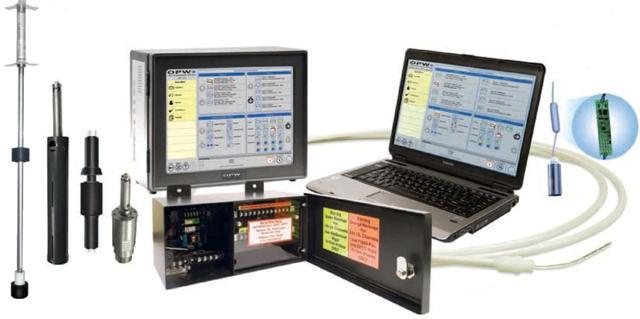

Настоящая система состоит из одного центрального блока управления, который размещается в помещении для обслуживающего персонала, от одного до восьми настраиваемых модулей, располагаемых в помещении недалеко от главного распределительного щита, а также из зондов и датчиков, помещаемых в топливных баках или в их окрестности. Кроме того, к системе может быть подключено до 8 модулей ввода-вывода, предназначенных для управления внешними устройствами.

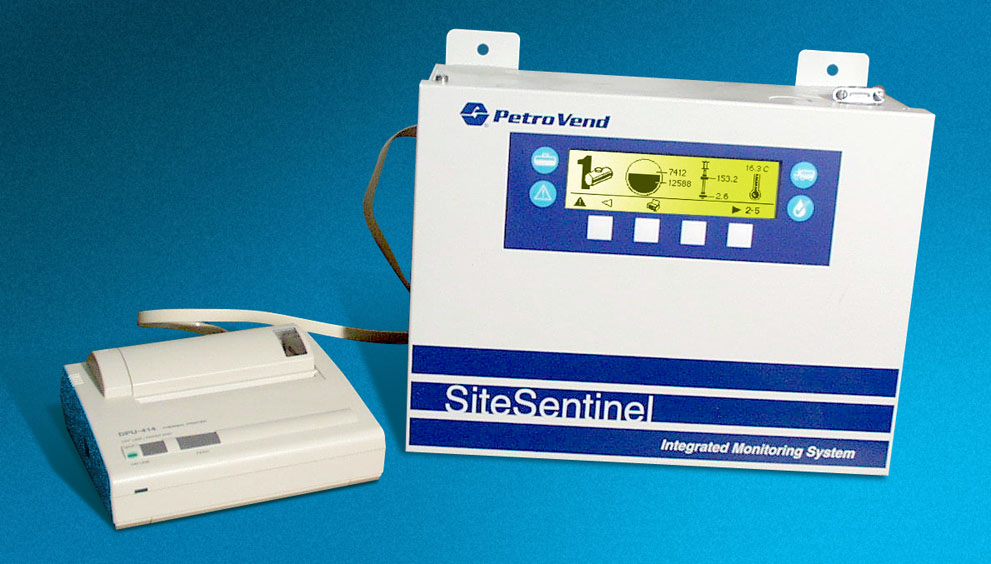

Центральный блок управления (ЦБУ) предназначен для сбора, обработки и отображения информации, которая поступает к нему от зондов и датчиков через настраиваемые модули. ЦБУ состоит из микропроцессорного контроллера, управляющего настраиваемыми модулями (от 1 до 8), двухцветного принтера для печати предупреждающих сообщений и отчетов, графического жидкокристаллического дисплея для визуального контроля состояния емкостей, а также из красной кнопки с подсветкой и зуммером для предупреждающей сигнализации. Также ЦБУ содержит последовательные интерфейсы RS-232C для подключения компьютера, терминала, модема или специальных устройств ввода/вывода.
Настраиваемый модуль - это электронное устройство, предназначенное для приема и первичного преобразования сигналов, поступающих от зондов и датчиков. Модуль оборудован электронными искробезопасными барьерами, к которым подключаются зонды и датчики. Один настраиваемый модуль может содержать до четырех барьеров, к каждому из которых может быть подключено до четырех зондов или датчиков. Таким образом, один настраиваемый модуль поддерживает подключение до 16 зондов или датчиков. Настраиваемый модуль соединяется с ЦБУ через двужильную экранированную витую пару.

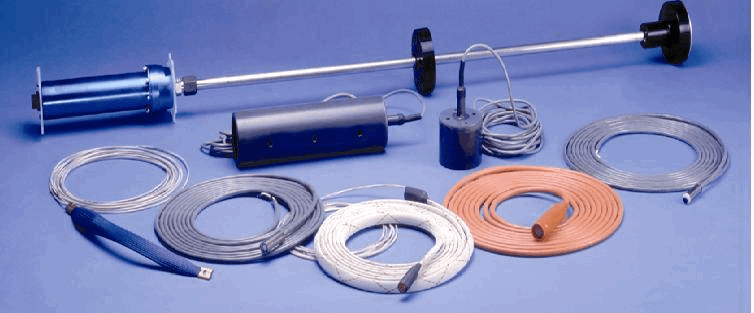

Зонд (PV Model 613 Probe) помещается в емкость и служит для непрерывного измерения уровня топлива, границы раздела воды и топлива, а также температуры топлива. Зонд состоит из электронной головки, двух поплавков (один для топлива и один для воды) и пяти датчиков для измерения температуры. Зонд подключается к барьеру настраиваемого модуля с помощью двужильной экранированной витой пары.
Датчики служат для обнаружения жидкого топлива или его паров вблизи топливных емкостей или трубопроводов. Все датчики подключаются к барьеру настраиваемого модуля с помощью двужильной экранированной витой пары. Существует несколько типов датчиков:
Датчик пара предназначен для обнаружения углеводородных паров в пространстве между стенками или в окрестностях трубопровода. Данный датчик не измеряет концентрацию паров, а предназначен для обнаружения взрывоопасных паров легковоспламеняющихся жидкостей.
Датчик жидкости реагирует на жидкость, которая смачивает его поверхность.
Модуль ввода/вывода - электронное устройство, оснащенное 12 выходами и 4 входами для управления внешним оборудованием. При помощи этого модуля можно управлять 12 реле входа 230 В\10А, которые можно запрограммировать на включение или выключение внешнего оборудования при возникновении сигнала тревоги ( низкий уровень топлива, утечка или кража топлива и т. д. ).Одновременно можно использовать 4 входа для внешних сигналов тревоги ( 5 В\10мА). Всего к ЦБУ можно присоединить до 8 модулей ввода \ вывода (т.е. до 94 выходных реле и до 32 входов). Модули ввода/вывода соединяются с ЦБУ через двужильную экранированную витую пару.
- дискретность 0.012 мм
- точность измерений уровня: 0.15 мм
- способность к воспроизведению: 0.05-0.1 мм
- температура: 0.05 градусов. C
- Зонд изготовлен из нержавеющей стали по Первому классу точности, в соответствии с OIML (Международная Организация Юридической Метрологии)
Стоимость системы зависит от количества резервуаров, необходимого количества различных датчиков и рассчитывается индивидуально по запросу
