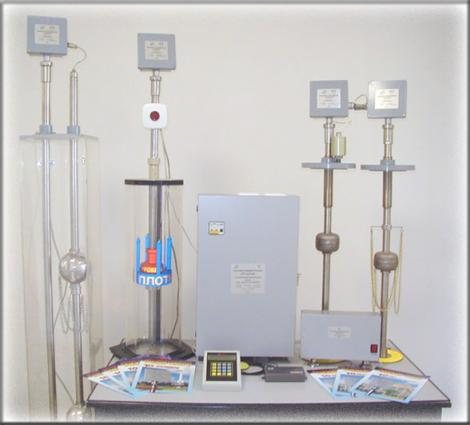

Системы измерительные «СТРУНА» предназначены для измерения уровня, температуры, плотности, давления, вычисления объёма, массы светлых нефтепродуктов и сжиженного газа (СУГ) в одностенных и двустенных резервуарах, сигнализации наличия подтоварной воды, повышения уровня пожарной и экологической безопасности, автоматизации процессов учета нефтепродуктов на АЗС, АГЗС, нефтебазах. Системы могут применяться на предприятиях пищевой и химической промышленности, а также в качестве эталонных средств измерений II разряда согласно Государственной поверочной схеме для средств измерений уровня жидкости по ГОСТ 8.477-82 при градуировке резервуаров.
Система соответствует требованиям, предъявляемым к особо взрывобезопасному электрооборудованию подгруппы IIВ с видом взрывозащиты “Искробезопасная электрическая цепь уровня iа” согласно ГОСТ Р 51330.0-99 и ГОСТ Р 51330.10-99. Система зарегистрирована в Государственном реестре средств измерений (сертификат Госстандарта РФ)
Технические характеристики:
| * Диапазон измерений уровня (без плотномера), мм | от 120 до 4000 |
| * Диапазон измерений уровня (с плотномером "поверхностный"), мм | от 200 до 4000 |
| * Диапазон измерений уровня (с плотномером "погружной"), мм | от 120 до 18000 |
| * Диапазон измерений уровня (для градуировки резервуаров), мм | от 10 до 4000 или |
| от 10 до 9000 | |
| * Пределы допускаемой абсол. погрешности в диапазоне до 4 метров, мм | ± 1, 0 |
| * Пределы допускаемой абсол. погрешности в диапазоне свыше 4 метров, мм | ± 2, 0 |
| * Разрешающая способность, мм | 0, 1 |
| * Температурный диапазон эксплуатации ППП, 0 С | от - 40 до + 55 |
| * Пределы допускаемой абсол. погрешности измерений температуры, 0 С | ± 0,5 |
| * Диапазоны измерений плотности кг/м3: | |
| - 1 диапазон (Сжиженный газ) | от 499 до 599 |
| - 2 диапазон (АИ-80) | от 690 до 760 |
| - 3 диапазон (АИ-92, АИ-95, АИ-98) | от 715 до 785 |
| - 4 диапазон (ДТ) | от 810 до 880 |
| * Пределы доп. абсол. погрешности измерений плотности ("поверхностн.") кг/м3 | ± 1,5 |
| * Пределы доп. абсол. погрешности измерений плотности ("погружной") кг/м3 | ± 1,0 |
| * Пределы допускаемой относительной погрешности измерений | |
| (по ГОСТ 8.595 - 2004): | |
| массы нефтепродукта до 120т, % (максимум) | ± 0,65 (*± 0,3 типовая) |
| массы нефтепродукта от 120т и более, % (максимум) | ± 0,5 |
| * Сигнализация наличия подтоварной воды на уровне (для АЗС), мм | 25 |
| * Диапазон измерений уровня подтоварной воды (для НБ), мм | от 80 до 300 |
| * Пределы доп. абсол. погрешности измерений уровня воды (для НБ), мм | ± 1, 0 |
| * Диапазон измерений избыточного давления, МПа | от 0 до 1,6 |
| * Пределы доп. приведённой погрешности измерений давления, % | ± 1,0 |
| * Количество контролируемых резервуаров (одной центральной частью) | до 16 |
| * Длина кабеля от каждого резервуара до операторской, не более | 1200м |
| * Параметры каналов управления в Устройстве Управления (УУ): | |
| - силовые цепи (оптосемистор) | ~220V; (от 0,1 до 0,5А) |
| - силовые цепи (сухой контакт) | ~220V; (0,01 до 0,1А) |
| - маломощные релейные цепи (сухой контакт) |
=27В; (от0,01 до 0,5А) |
| * Питание системы | 220V +10-15% 50Гц, 0,6А |
Сертификат об утверждении типа средств измерений RU.C.29.004.А №19159 от 03.12.2004г;
Разрешение на применение на взрывоопасных объектах № РРС 00-14834 от 27.12.2004;
Стоимость системы зависит от количества резервуаров, необходимого количества различных датчиков и рассчитывается индивидуально по запросу
