Артикул: LD 11с67п

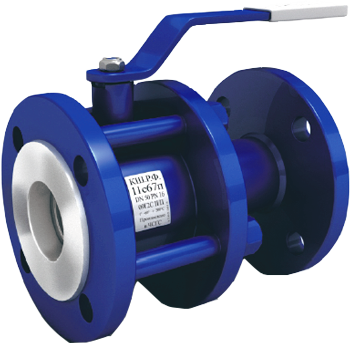

Кран шаровый фланцевый Ду80 разборный

для нефтепродукта

    Подробное описание

    Шаровые краны 11с67п являются разборными, что позволяет осуществлять ремонт и замену изношенных узлов крана.
    Кран шаровой стальной фланцевый 11с67п (для нефтепрдуктов) предназначен для установки в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих газ, воду (холодную, горячую), нефтепродукты, пар, сжиженный газ и прочие среды, кроме токсичных, при температуре от минус 30°С до плюс 180°С.

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

    Герметичность затвора - класс 1(A) ГОСТ 9544

    Показатель надежности - наработка до отказа 500 циклов.

    Строительная длина L, мм Ду 210

    Основные детали шарового фланцевого стального крана 11с67п и материал изготовления: рукоятка, фланец, корпус, патрубок -ВСт. 3 сп2; втулка, -сталь 20; шар - сталь 12Х18Н10Т; шток- сталь 20X13; кольца уплотнительные - фторопласт; прокладки – резина ИРП-1287; биконит.

    ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

    Кран шаровый стальной фланцевый 11с67п (для нефтепродуктов) предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ 1 ГОСТ 15150).

    Кран шаровой стальной фланцевый 11с67п (для нефтепродуктов) устанавливают в местах, удобных для обслуживания и осмотра. Установочное положение на трубопроводе - любое. Перед монтажом с проходных отверстий фланцев снять заглушки.

    При установке на шаровой стальной фланцевый кран 11с67п (для нефтепродуктов) рукоятки открытие производится поворотом ее против часовой стрелки до упора. Установка рукоятки параллельно проходному каналу в шар соответствует полному открытию.

    При открытии и закрытии кран шаровый стальной межфланцевый 11с67 (для нефтепродуктов) нельзя применять добавочные рычаги к рукоятке во избежание поломки.

    В местах установки кранов шаровых стальных фланцевых 11с67п (для нефтепродуктов) уровень вибрационной нагрузки не должен превышать 0,5м/с2.
